Opel Zafira II (2005 - 2010) - Revue Technique

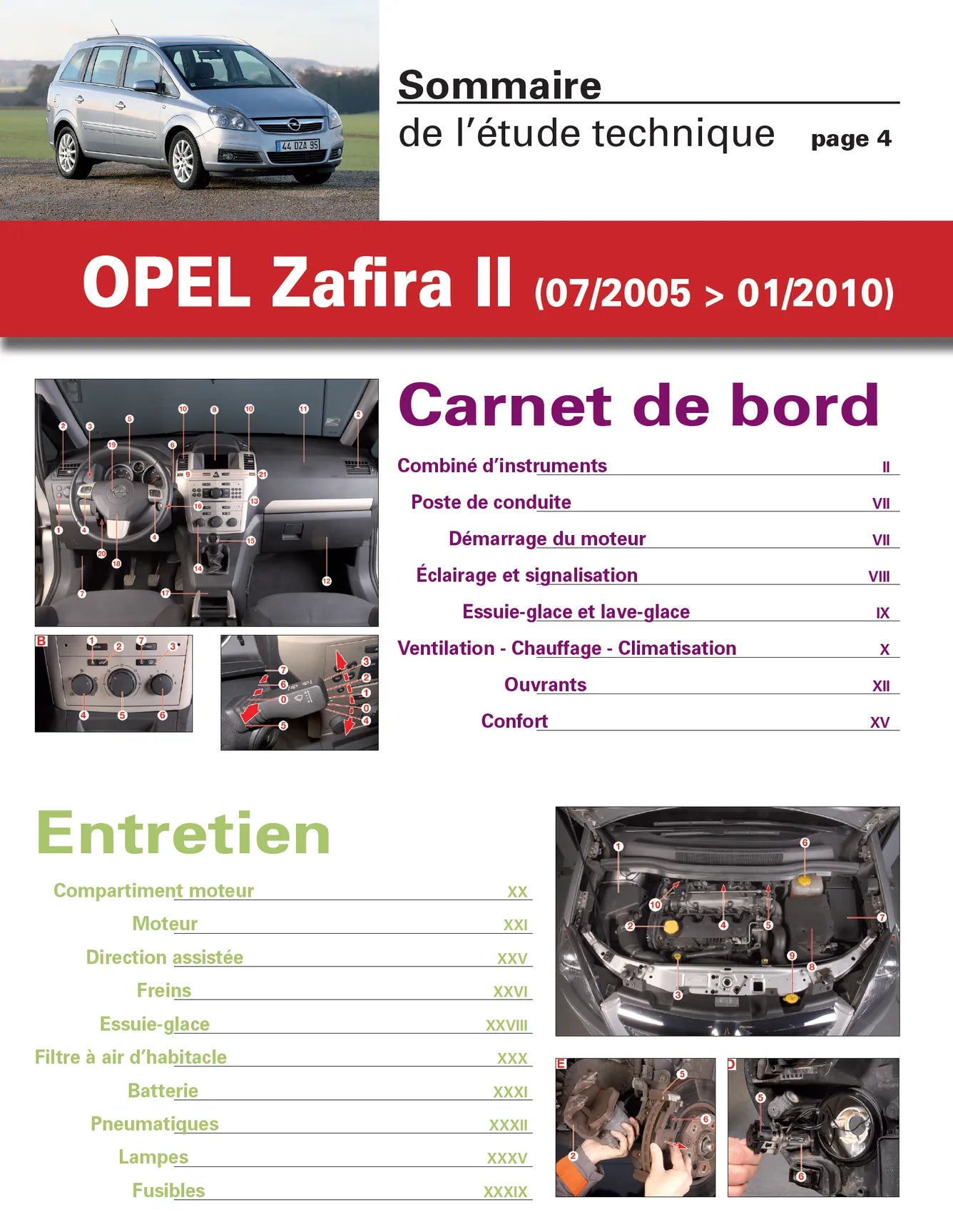

Sommaire

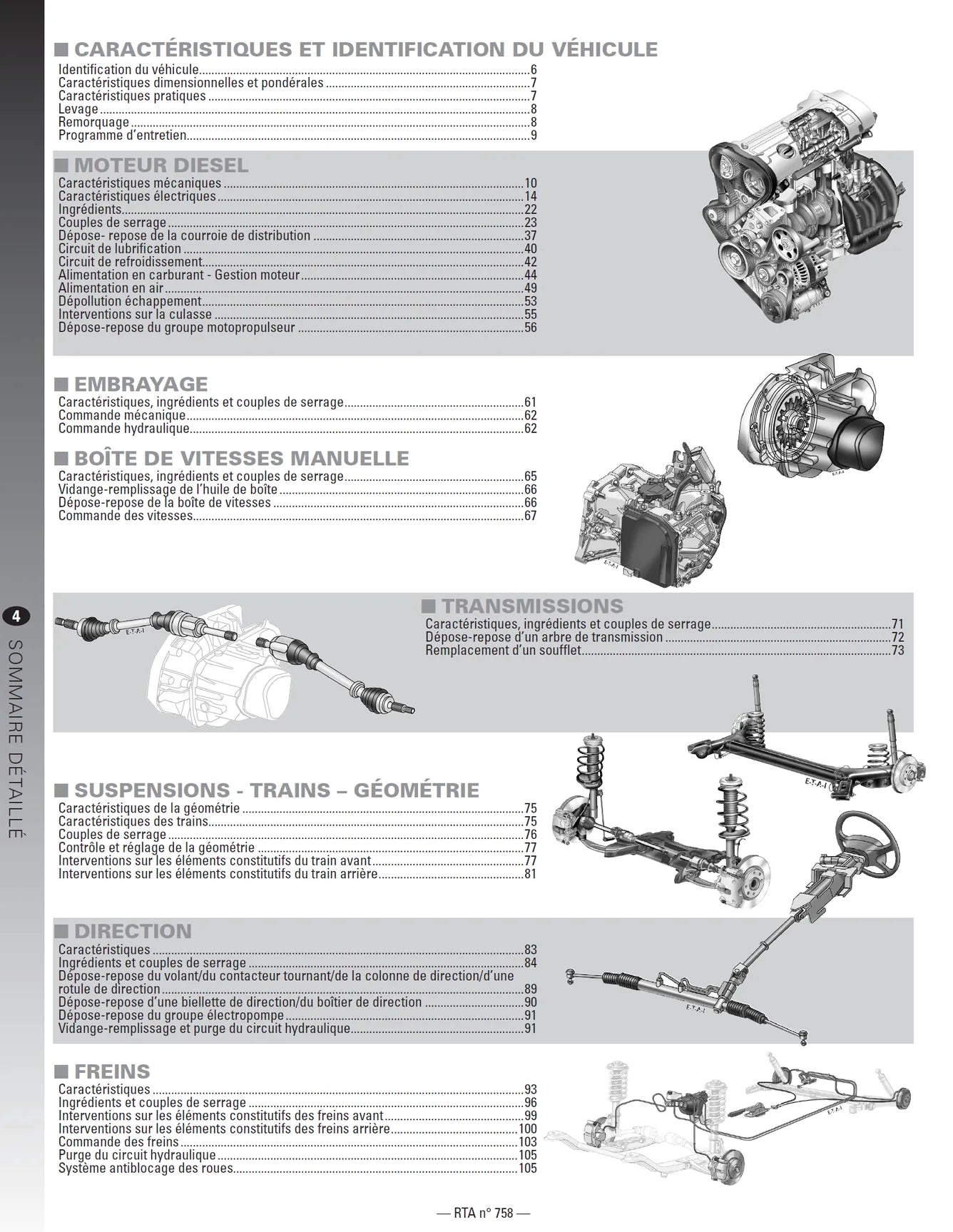

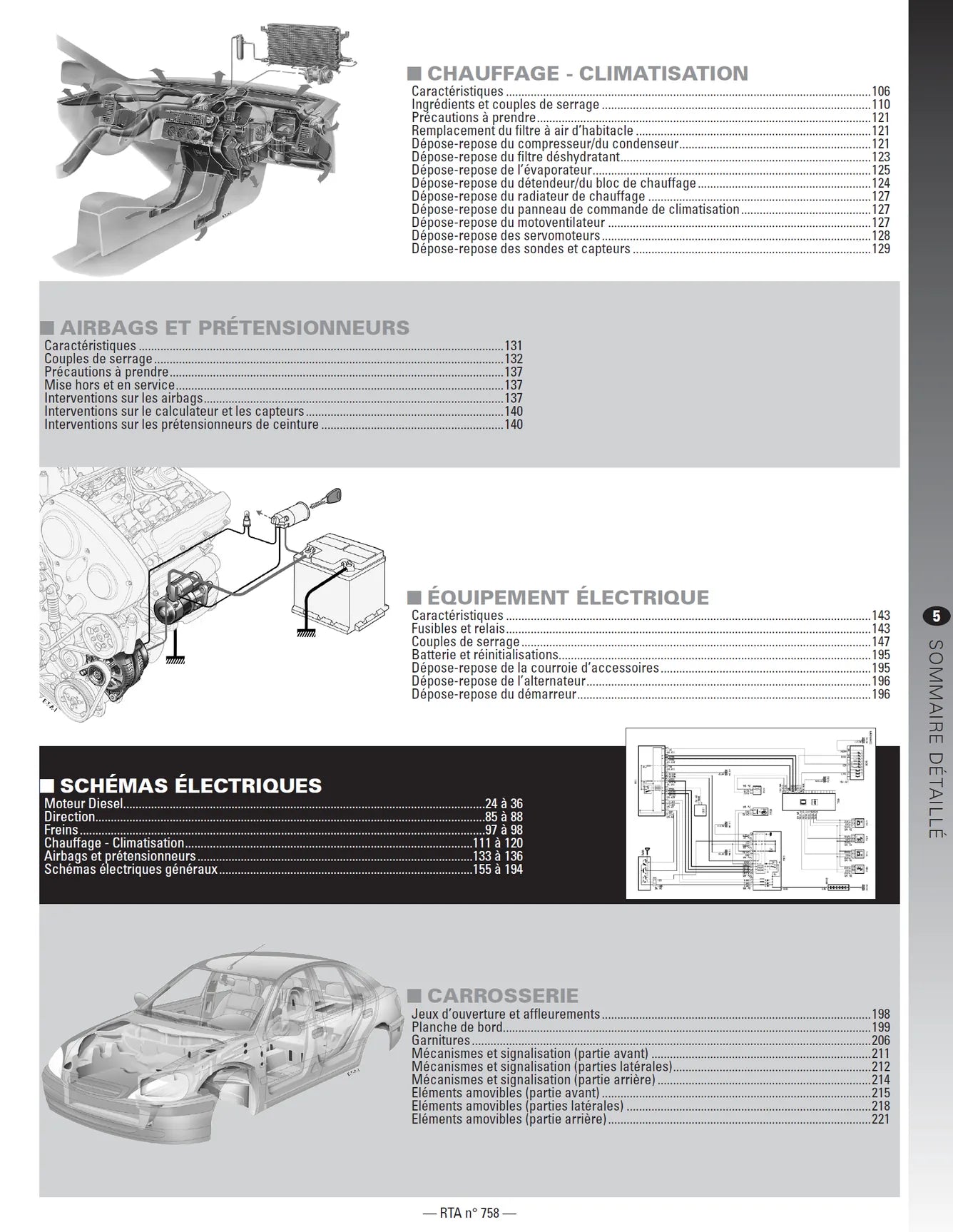

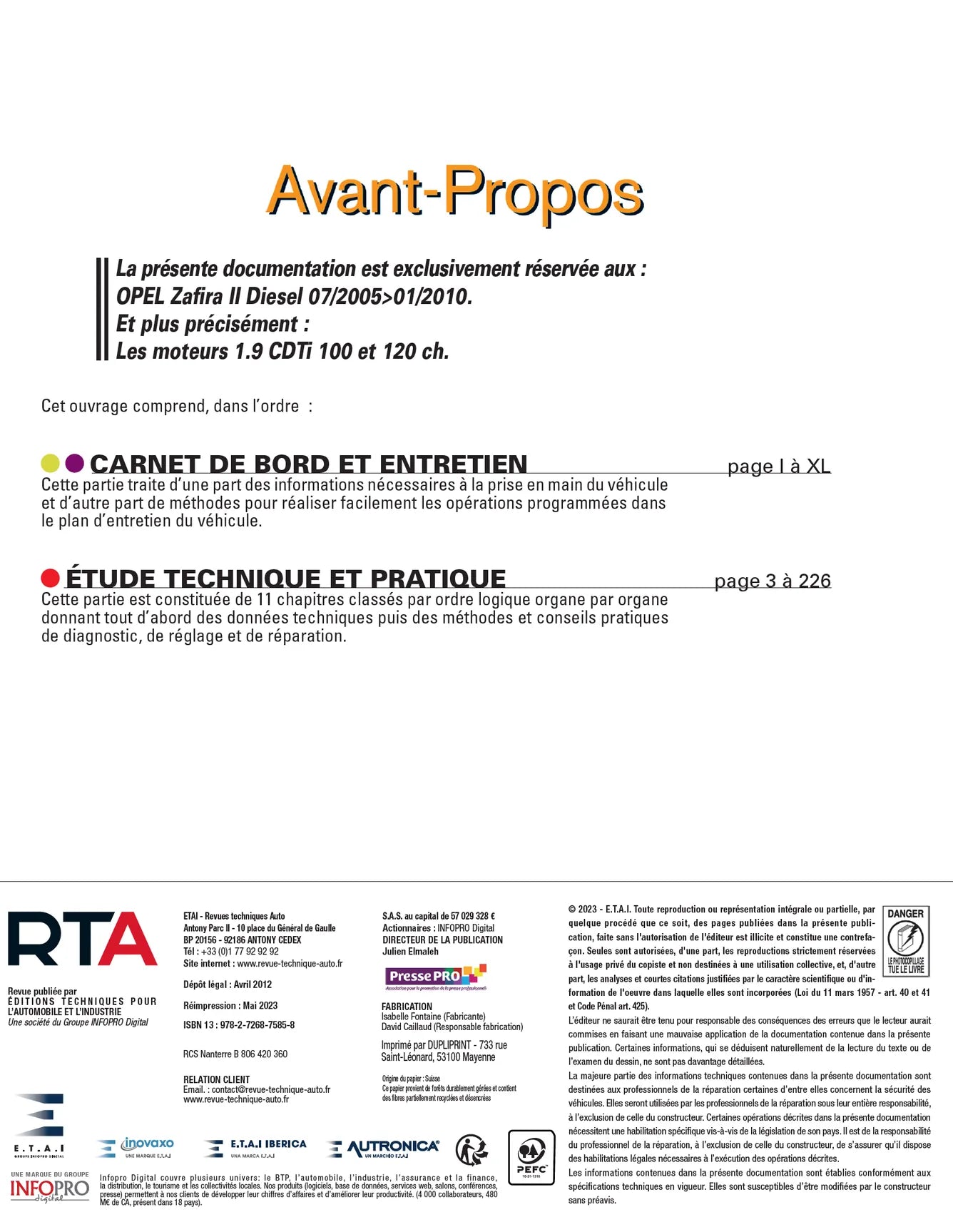

• Sommaire : ● CARNET DE BORD ET ENTRETIEN Cette partie traite d’une part des informations nécessaires à la prise en main du véhicule et d’autre part de méthodes pour réaliser facilement les opérations programmées dans le plan d’entretien du véhicule. ● ÉTUDE TECHNIQUE ET PRATIQUE Cette partie est constituée de 11 chapitres classés par ordre logique organe par organe donnant tout d’abord des données techniques puis des méthodes et conseils pratiques de diagnostic, de réglage et de réparation. CARACTÉRISTIQUES ET IDENTIFICATION DU VÉHICULE Identification du véhicule Caractéristiques dimensionnelles et pondérales Caractéristiques pratiques Levage Remorquage Programme d’entretien MOTEUR DIESEL Caractéristiques mécaniques Caractéristiques électriques Ingrédients Couples de serrage Dépose- repose de la courroie de distribution Circuit de lubrification Circuit de refroidissement Alimentation en carburant - Gestion moteur Alimentation en air Dépollution échappement Interventions sur la culasse Dépose-repose du groupe motopropulseur EMBRAYAGE Caractéristiques, ingrédients et couples de serrage Commande mécanique Commande hydraulique BOÎTE DE VITESSES MANUELLE Caractéristiques, ingrédients et couples de serrage Vidange-remplissage de l’huile de boîte Dépose-repose de la boîte de vitesses Commande des vitesses TRANSMISSIONS Caractéristiques, ingrédients et couples de serrage Dépose-repose d’un arbre de transmission Remplacement d’un soufflet SUSPENSIONS - TRAINS – GÉOMÉTRIE Caractéristiques de la géométrie Caractéristiques des trains Couples de serrage Contrôle et réglage de la géométrie Interventions sur les éléments constitutifs du train avant Interventions sur les éléments constitutifs du train arrière DIRECTION Caractéristiques Ingrédients et couples de serrage Dépose-repose du volant/du contacteur tournant/de la colonne de direction/d’une rotule de direction Dépose-repose d’une biellette de direction/du boîtier de direction Dépose-repose du groupe électropompe Vidange-remplissage et purge du circuit hydraulique FREINS Caractéristiques Ingrédients et couples de serrage Remplacement des plaquettes de freins avant Interventions sur les éléments constitutifs des freins avant Interventions sur les éléments constitutifs des freins arrière Commande des freins Purge du circuit hydraulique Système antiblocage des roues CHAUFFAGE - CLIMATISATION Caractéristiques Ingrédients et couples de serrage Précautions à prendre Remplacement du filtre à air d’habitacle Dépose-repose du compresseur/du condenseur Dépose-repose du filtre déshydratant Dépose-repose de l'évaporateur Dépose-repose du détendeur/du bloc de chauffage Dépose-repose du radiateur de chauffage Dépose-repose du panneau de commande de climatisation Dépose-repose du motoventilateur Dépose-repose des servomoteurs Dépose-repose des sondes et capteurs AIRBAGS ET PRÉTENSIONNEURS Caractéristiques Couples de serrage Précautions à prendre Mise hors et en service Interventions sur les airbags Interventions sur le calculateur et les capteurs Interventions sur les prétensionneurs de ceinture ÉQUIPEMENT ÉLECTRIQUE Caractéristiques Fusibles et relais Couples de serrage Batterie et réinitialisations Dépose-repose de la courroie d’accessoires Dépose-repose de l’alternateur Dépose-repose du démarreur SCHÉMAS ÉLECTRIQUES Moteur Diesel Direction Freins Chauffage - Climatisation Airbags et prétensionneurs Schémas électriques généraux CARROSSERIE Jeux d’ouverture et affleurements Planche de bord Garnitures Mécanismes et signalisation (partie avant) Mécanismes et signalisation (parties latérales) Mécanismes et signalisation (partie arrière) Éléments amovibles (partie avant) Éléments amovibles (parties latérales) Éléments amovibles (partie arrière)

Couverture
