Introduction
Pour garder votre boîte de vitesses en bon état, vous devez remplacer l'huile régulièrement (consultez le carnet d'entretien de votre véhicule pour connaître la périodicité).
S'il n'y a pas de périodicité constructeur, il est conseillé de vidanger l'huile tous les 150 000 km ou 10 ans.
Nous vous présentons dans ce tuto un aperçu de la vidange de l’huile de la boîte de vitesses manuelle sur un véhicule.
Vous trouverez toutes les informations adaptées à votre véhicule dans la Revue Technique Automobile (méthode, capacité et type d'huile, couples de serrage,…).
Niveau de difficulté: 2 sur 5
Durée de l'intervention : environ 30 minutes
Outils nécessaires :
- Cric rouleur
- Deux chandelles
- Bac à vidange
- Cliquet
- Douilles
- Clé dynamométrique
- Seringue à huile
- Chiffons
Éclaté de pièces
3. Bouchon de vidange
4. Joint de vidange
…
12. Récupérateur d'huile
…
25. Bouchon de remplissage / niveau
26. Joint d’étanchéité
a. Couple de serrage
Vidange
Parcourez quelques kilomètres afin que l'huile soit légèrement chaude et puisse s'écouler avec fluidité.
- Coupez le contact.
- Levez l'avant du véhicule (à l'aide d'un cric et de chandelles ou, dans l'idéal, avec un pont élévateur).
Le véhicule doit être à l'horizontale pour une vidange totale et pour que le niveau d’huile ne soit pas faussé lors du remplissage.
Mettez des gants étanches en nitrile.
- Placez un bac à vidange sous les bouchons de remplissage et de vidange.
- Déposez le bouchon de remplissage / niveau.
Si vous ne pouvez pas déposer le bouchon de remplissage, ne vidangez pas la boîte !
Vous seriez bloqué avec un véhicule ne pouvant plus rouler.
La dépose du bouchon de remplissage va permettre une bonne mise à l'air libre, favorisant une vidange rapide de l'huile et ainsi l'élimination d'un maximum de dépôts.
- Desserrez le bouchon de vidange.
- Terminez de dévisser le bouchon de vidange à la main.

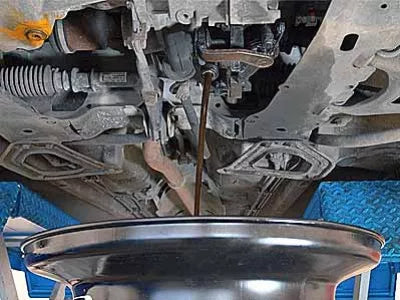

- Laissez l’huile s’écouler dans le bac.
- Remplacez le joint du bouchon de vidange.
Positionnez la rainure du joint neuf vers le bouchon de vidange.
- Reposez le bouchon de vidange.
- Serrez-le au couple préconisé.
Remplissage / niveau
- Remplissez la seringue d'huile préconisée.
- Injectez l'huile dans la boîte de vitesses par l'orifice.
- Arrêtez dès qu'un léger filet d'huile s'écoule.
- Sur cette boîte, le niveau se fait par débordement.
- Reposez le bouchon de remplissage / niveau en le serrant à la main.
- Essuyez les coulures d'huile à l'aide d'un chiffon.
- Retirez le bac à vidange.
Ne jetez pas l'huile usagée car elle contient des substances toxiques.
Déposez-la dans un container spécialisé en vue de son recyclage.
- Reposez le véhicule au sol.
- Parcourez quelques kilomètres.
- Vérifiez l'absence de fuite au niveau des bouchons de vidange et de remplissage.
