Sommaire

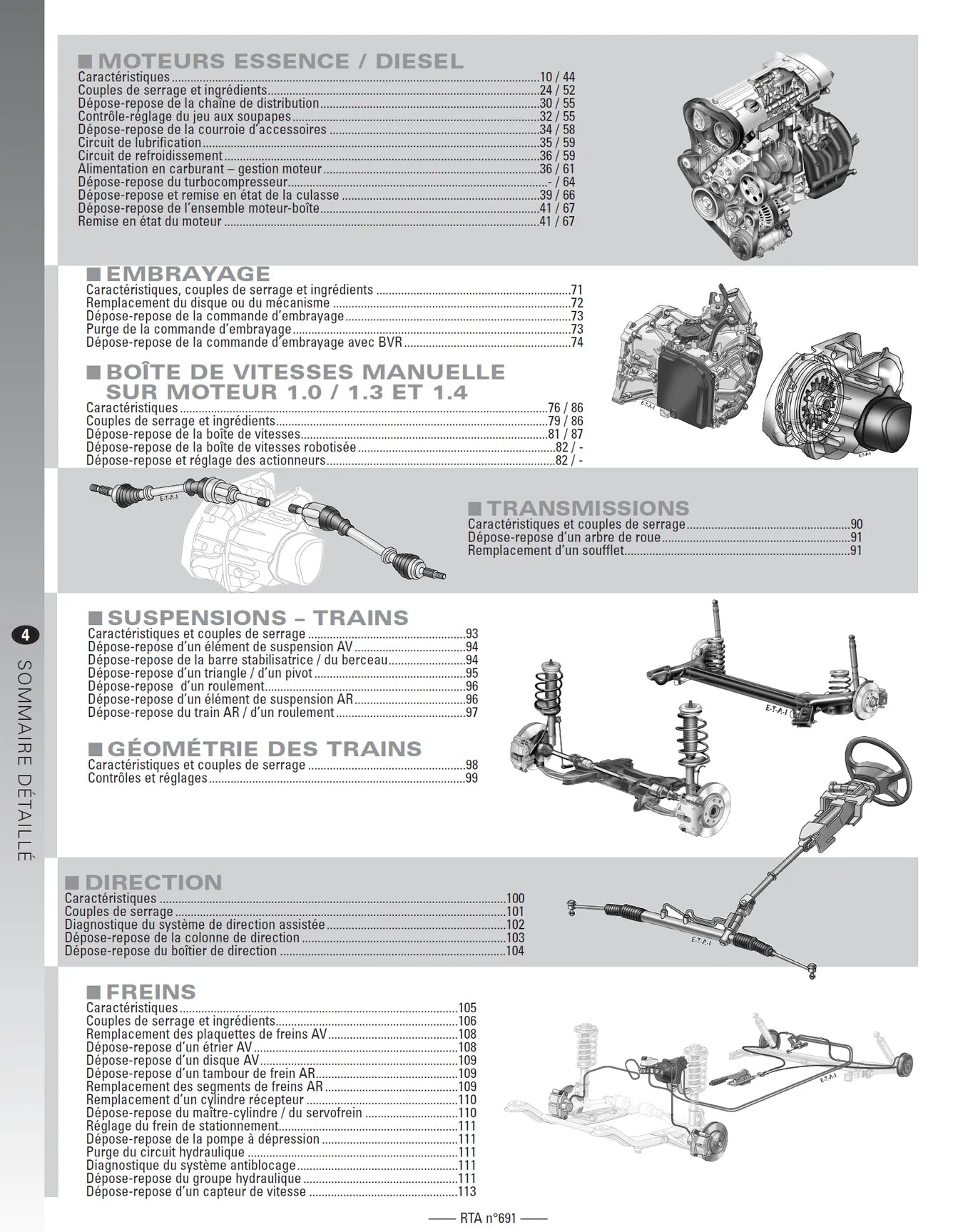

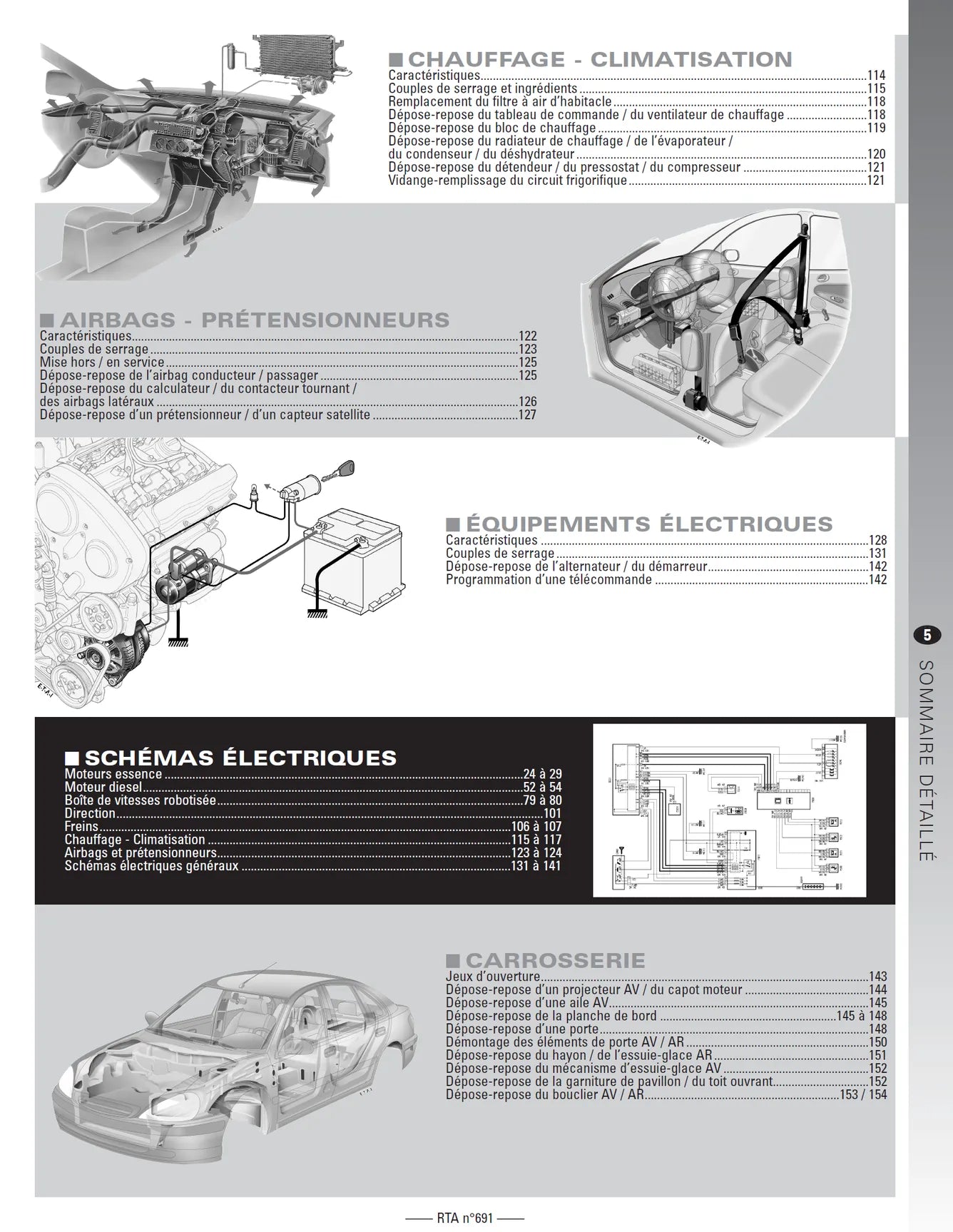

• Sommaire : CARNET DE BORD ET ENTRETIEN Cette partie traite d’une part des informations nécessaires à la prise en main du véhicule et d’autre part de méthodes pour réaliser facilement les opérations programmées dans le plan d’entretien du véhicule. ETUDE TECHNIQUE ET PRATIQUE Cette partie est constituée de 13 chapitres classés par ordre logique organe par organe donnant tout d’abord des données techniques puis des méthodes et conseils pratiques de diagnostique, de réglage et de réparation. MOTEURS ESSENCE / DIESEL Caractéristiques Couples de serrage et ingrédients Dépose-repose de la chaîne de distribution Contrôle-réglage du jeu aux soupapes Dépose-repose de la courroie d’accessoires Circuit de lubrification Circuit de refroidissement Alimentation en carburant — gestion moteur Dépose-repose du turbocompresseur Dépose-repose et remise en état de la culasse Dépose-repose de l’ensemble moteur-boîte Remise en état du moteur EMBRAYAGE Caractéristiques, couples de serrage et ingrédients Remplacement du disque ou du mécanisme Dépose-repose de la commande d’embrayage Purge de la commande d’embrayage Dépose-repose de la commande d’embrayage avec BVR BOÎTE DE VITESSES MANUELLE SUR MOTEUR 1.0 / 1.3 ET 1.4 Caractéristiques Couples de serrage et ingrédients Dépose-repose de la boîte de vitesses Dépose-repose de la boîte de vitesses robotisée Dépose-repose de relais d’actionneurs TRANSMISSIONS Caractéristiques et couples de serrage Dépose-repose d’un arbre de roue Remplacement d’un soufflet SUSPENSIONS – TRAINS Caractéristiques et couples de serrage Dépose-repose d’un élément de suspension AV Dépose-repose de la barre stabilisatrice / du berceau Dépose-repose d’un triangle / d’un pivot Dépose-repose d’un roulement Dépose-repose d’un élément de suspension AR Dépose-repose du train AR / d’un roulement GÉOMÉTRIE DES TRAINS Caractéristiques et couples de serrage Contrôles et réglages DIRECTION Caractéristiques Couples de serrage Diagnostic du système de direction assistée Dépose-repose de la colonne de direction Dépose-repose du boîtier de direction FREINS Caractéristiques Couples de serrage et ingrédients Remplacement des plaquettes de freins AV Dépose-repose d’un étrier AV Dépose-repose d’un disque AV Dépose-repose d’un tambour de frein AR Remplacement des segments de freins AR Remplacement d’un cylindre récepteur Dépose-repose du maître-cylindre / du servofrein Réglage du frein de stationnement Dépose-repose de la pompe à dépression Purge du circuit hydraulique Diagnostic du système antiblocage Dépose-repose du groupe hydraulique Dépose-repose d’un capteur de vitesse CHAUFFAGE - CLIMATISATION Caractéristiques Couples de serrage et ingrédients Remplacement du filtre à air d’habitacle Dépose-repose du tableau de commande / du ventilateur de chauffage Dépose-repose du bloc de chauffage Dépose-repose du radiateur de chauffage / de l’évaporateur / du condenseur / du déshydrateur Dépose-repose du détendeur / du pressostat / du compresseur Vidange-remplissage du circuit frigorifique AIRBAGS - PRÉTENSIONNEURS Caractéristiques Couples de serrage Mise hors / en service Dépose-repose de l’airbag conducteur / passager Dépose-repose du calculateur / du contacteur tournant / des airbags latéraux Dépose-repose d’un prétensionneur / d’un capteur satellite ÉQUIPEMENTS ÉLECTRIQUES Caractéristiques Couples de serrage Dépose-repose de l’alternateur / du démarreur Programmation d’une télécommande SCHÉMAS ÉLECTRIQUES Moteurs essence Moteur diesel Boîte de vitesses robotisée Direction Freins Chauffage – Climatisation Airbags et prétensionneurs Schémas électriques généraux CARROSSERIE Jeux d’ouverture Dépose-repose d’un projecteur AV / du capot moteur Dépose-repose d’une aile AV Dépose-repose de la planche de bord Dépose-repose d’une porte Démontage des éléments de porte AV / AR Dépose-repose du hayon / de l’essuie-glace AR Dépose-repose du mécanisme d’essuie-glace AV Dépose-repose de la garniture de pavillon / du toit ouvrant Dépose-repose du bouclier AV / AR
