Fiat Grande Punto III phase 1 (2005 - 2008) - Revue Technique

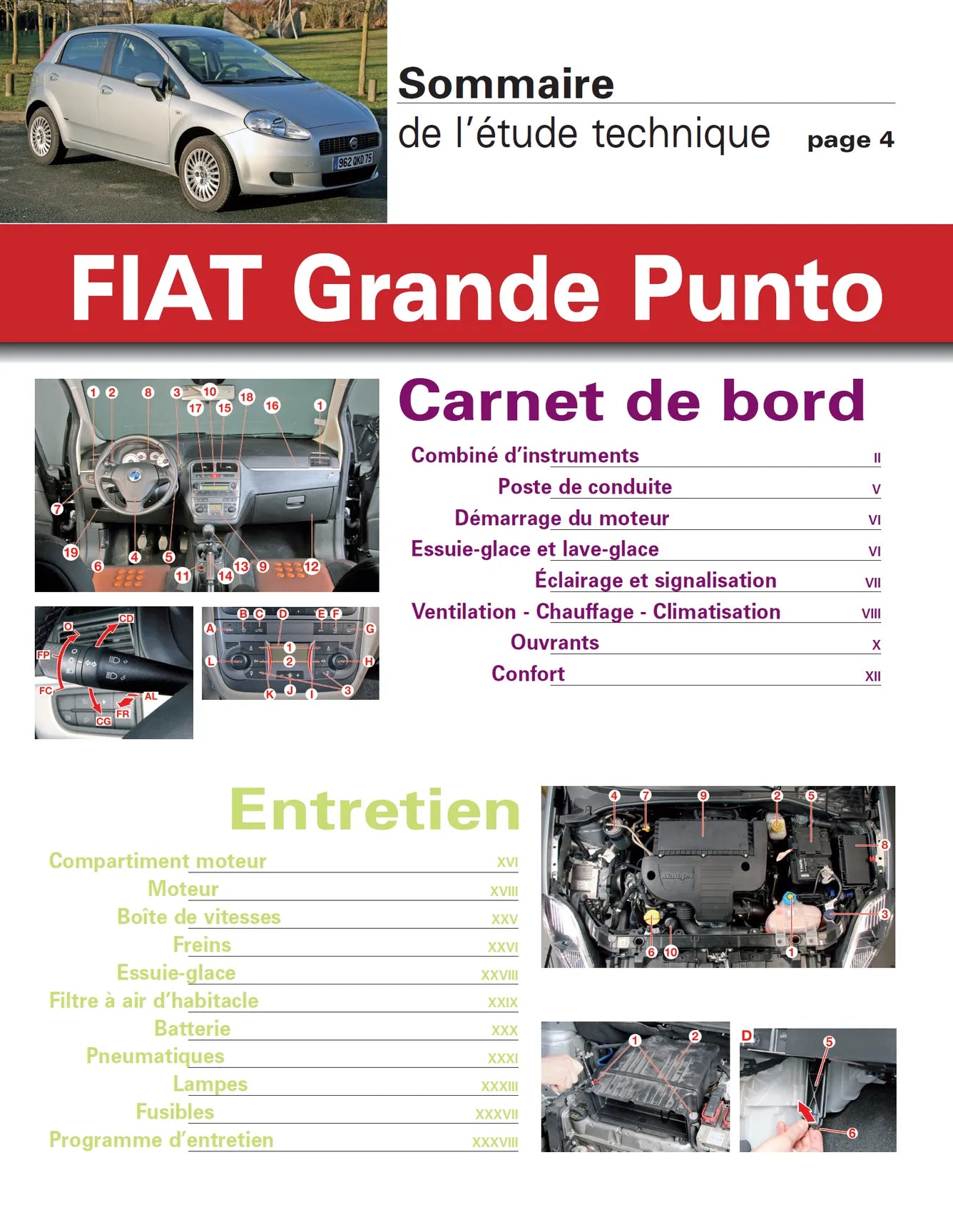

Sommaire

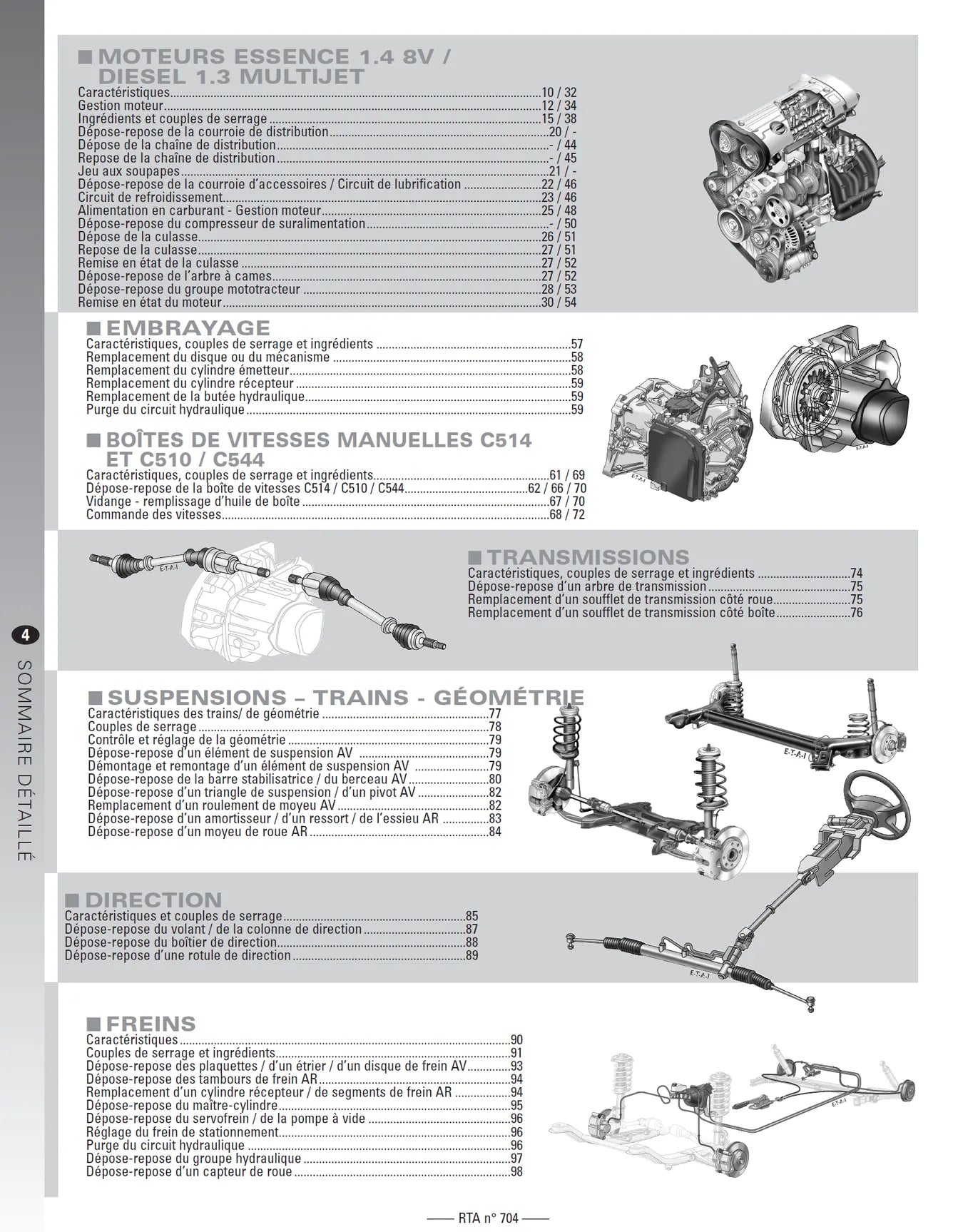

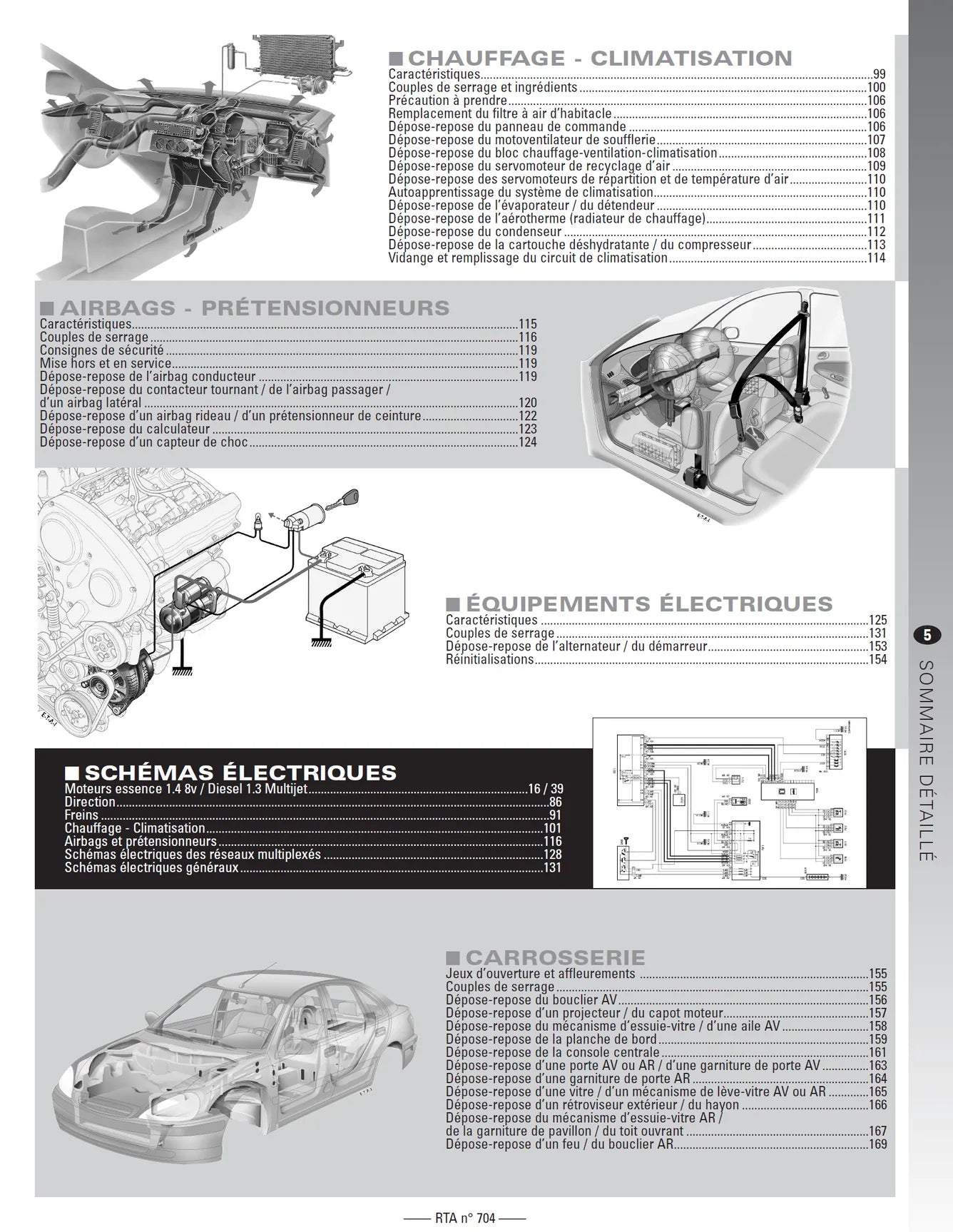

• Sommaire : CARNET DE BORD ET ENTRETIEN Cette partie traite d’une part des informations nécessaires à la prise en main du véhicule et d’autre part de méthodes pour réaliser facilement les opérations programmées dans le plan d’entretien du véhicule. ETUDE TECHNIQUE ET PRATIQUE Cette partie est constituée de 13 chapitres classés par ordre logique organe par organe donnant tout d’abord des données techniques puis des méthodes et conseils pratiques de diagnostique, de réglage et de réparation. MOTEURS ESSENCE 1.4 8V / DIESEL 1.3 MULTIJET Caractéristiques Gestion moteur Ingrédients et couples de serrage Dépose-repose de la courroie de distribution Dépose de la chaîne de distribution Repose de la chaîne de distribution Jeu aux soupapes Dépose-repose de la courroie d’accessoires / Circuit de lubrification Circuit de refroidissement Alimentation en carburant - Gestion moteur Dépose-repose du compresseur de suralimentation Dépose de la culasse Repose de la culasse Remise en état de la culasse Dépose-repose de l’arbre à cames Dépose-repose du groupe mototacteur Remise en état du moteur EMBRAYAGE Caractéristiques, couples de serrage et ingrédients Remplacement du disque ou du mécanisme Remplacement du cylindre émetteur Remplacement du cylindre récepteur Remplacement de la butée hydraulique Purge du circuit hydraulique BOÎTES DE VITESSES MANUELLES C514 ET C510 / C544 Caractéristiques, couples de serrage et ingrédients Dépose-repose de la boîte de vitesses C514 / C510 / C544 Vidange - remplissage d’huile de boîte Commande des vitesses TRANSMISSIONS Caractéristiques, couples de serrage et ingrédients Dépose-repose d’un arbre de transmission Remplacement d’un soufflet de transmission côté roue Remplacement d’un soufflet de transmission côté boîte SUSPENSIONS – TRAINS – GÉOMÉTRIE Caractéristiques des trains/de géométrie Couples de serrage Contrôle et réglage de la géométrie Dépose-repose d’un élément de suspension AV Dépose-repose d’un élément de suspension AV Démontage et remontage d’un élément de suspension AV Dépose-repose de la barre stabilisatrice / du berceau AV Dépose-repose d’une triangulation de suspension AV / d’un pivot AV Remplacement d’un roulement de moyeu AV Dépose-repose d’un amortisseur d’un ressort / de l’essieu AR Dépose-repose d’un moyeu de roue AR DIRECTION Caractéristiques et couples de serrage Dépose-repose du volant / de la colonne de direction Dépose-repose du boîtier de direction Dépose-repose d’une rotule de direction FREINS Caractéristiques Couples de serrage et ingrédients Dépose-repose des plaquettes / d’un étrier / d’un disque de frein AV Dépose-repose des tambours de frein AR Remplacement d’un cylindre récepteur / de segments de frein AR Dépose-repose du maître-cylindre Dépose-repose du servofrein / de la pompe à vide Réglage du frein de stationnement Purge du circuit hydraulique Dépose-repose du groupe hydraulique Dépose-repose d’un capteur de roue CHAUFFAGE - CLIMATISATION Caractéristiques Couples de serrage et ingrédients Précaution à prendre Remplacement du filtre à air d’habitacle Dépose-repose du panneau de commande Dépose-repose du motoventilateur de soufflerie Dépose-repose du bloc chauffage-ventilation-climatisation Dépose-repose du servomoteur de recyclage d’air Dépose-repose des servomoteurs de répartition et de température d’air Autoapprentissage du système de climatisation Dépose-repose de l’évaporateur / du détendeur Dépose-repose de l’aérotherme (radiateur de chauffage) Dépose-repose de la cartouche déshydratante / du compresseur Vidange et remplissage du circuit de climatisation AIRBAGS - PRÉTENSIONNEURS Caractéristiques Couples de serrage Consignes de sécurité Mise hors et en service Dépose-repose de l’airbag conducteur Dépose-repose du contacteur tournant / de l’airbag passager / d’un airbag latéral Dépose-repose d’un airbag rideau / d’un prétensionneur de ceinture Dépose-repose du calculateur Dépose-repose d’un capteur de choc ÉQUIPEMENTS ÉLECTRIQUES Caractéristiques Couples de serrage Dépose-repose de l’alternateur / du démarreur Réinitialisations SCHÉMAS ÉLECTRIQUES Moteurs essence 1.4 8v / Diesel 1.3 Multijet Direction Freins Chauffage – Climatisation Airbags et prétensionneurs Schémas électriques des réseaux multiplexés Schémas électriques généraux CARROSSERIE Jeux d’ouverture et affleurements Couples de serrage Dépose-repose du bouclier AV Dépose-repose d’un projecteur / du capot moteur Dépose-repose du mécanisme d’essuie‑vitre / d’une aile AV Dépose-repose de la planche de bord Dépose-repose de la console centrale Dépose-repose d’une porte AV ou AR / d’une garniture de porte AV Dépose-repose d’une garniture de porte AR Dépose-repose d’une vitre / d’un mécanisme de lève‑vitre AV ou AR Dépose-repose d’un rétroviseur extérieur / du hayon Dépose-repose du mécanisme d’essuie‑vitre AR Dépose-repose de la garniture de pavillon / du toit ouvrant Dépose-repose d’un feu / du bouclier AR

Couverture
