Volkswagen Passat V (2005 - 2008) - Revue Technique

Sommaire

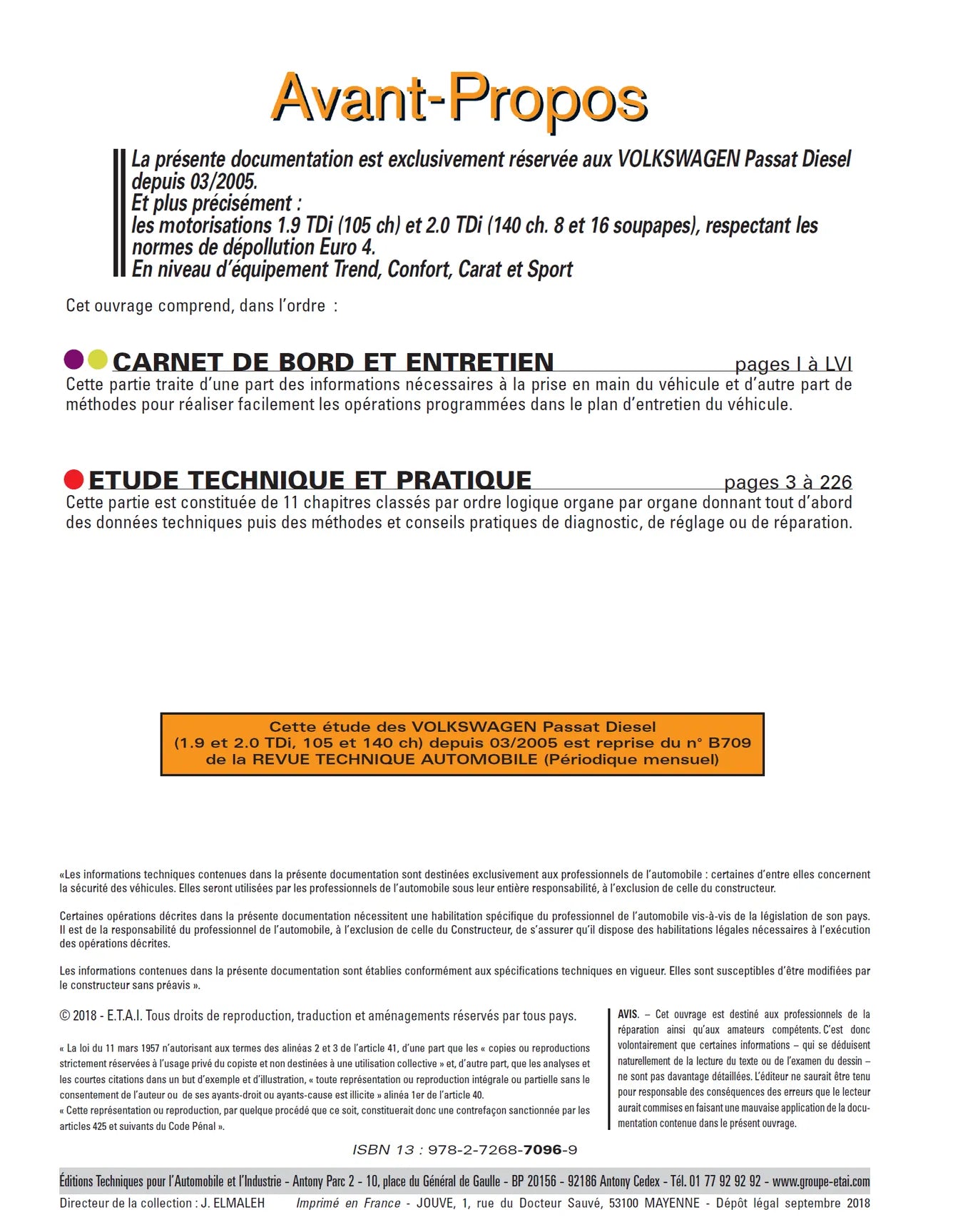

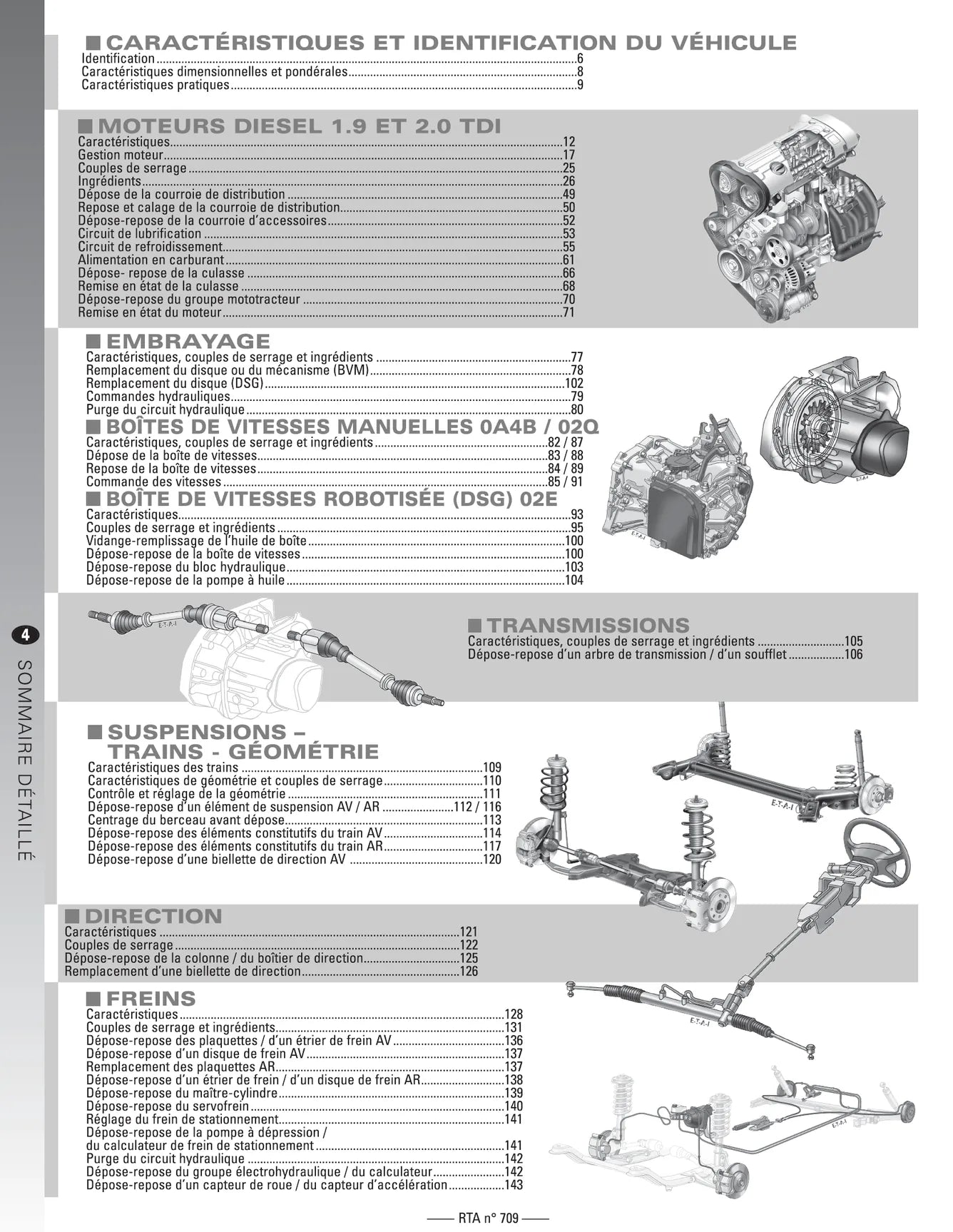

• Sommaire : ● CARNET DE BORD ET ENTRETIEN Cette partie traite d’une part des informations nécessaires à la prise en main du véhicule et d’autre part de méthodes pour réaliser facilement les opérations programmées dans le plan d’entretien du véhicule. ● ETUDE TECHNIQUE ET PRATIQUE Cette partie est constituée de 11 chapitres classés par ordre logique organe par organe donnant tout d’abord des données techniques puis des méthodes et conseils pratiques de diagnostic, de réglage ou de réparation. CARACTÉRISTIQUES ET IDENTIFICATION DU VÉHICULE Identification Caractéristiques dimensionnelles et pondérales Caractéristiques pratiques MOTEURS DIESEL 1.9 ET 2.0 TDI Caractéristiques Gestion moteur Couples de serrage Ingrédients Dépose de la courroie de distribution Repose et calage de la courroie de distribution Dépose‑repose de la courroie d’accessoires Circuit de lubrification Circuit de refroidissement Alimentation en carburant Dépose‑repose de la culasse Repose de la culasse Remise en état de la culasse Dépose‑repose du groupe mototracteur Remise en état du moteur EMBRAYAGE Caractéristiques, couples de serrage et ingrédients Remplacement du disque ou du mécanisme (BVM) Remplacement du disque (DSG) Commandes hydrauliques Purge du circuit hydraulique BOÎTES DE VITESSES MANUELLES 0A4B / 02Q Caractéristiques, couples de serrage et ingrédients Dépose de la boîte de vitesses Repose de la boîte de vitesses Commandes des vitesses BOÎTE DE VITESSES ROBOTISÉE (DSG) 02E Caractéristiques Couples de serrage et ingrédients Vidange‑remplissage de l’huile de boîte Dépose‑repose de la boîte de vitesses Dépose‑repose du bloc hydraulique Dépose‑repose de la pompe à huile TRANSMISSIONS Caractéristiques, couples de serrage et ingrédients Dépose‑repose d’un arbre de transmission / d’un soufflet SUSPENSIONS – TRAINS – GÉOMÉTRIE Caractéristiques des trains Caractéristiques de géométrie et couples de serrage Contrôle et réglage de la géométrie Dépose‑repose d’un élément de suspension AV / AR Centrage du berceau avant dépose Dépose‑repose des éléments constitutifs du train AV Dépose‑repose des éléments constitutifs du train AR Dépose‑repose d’une biellette de direction AV DIRECTION Caractéristiques Couples de serrage Dépose‑repose de la colonne / du boîtier de direction Remplacement d’une biellette de direction FREINS Caractéristiques Couples de serrage et ingrédients Dépose‑repose des plaquettes / d’un étrier de frein AV Dépose‑repose d’un disque de frein AV Remplacement des plaquettes AR Dépose‑repose d’un étrier de frein / d’un disque de frein AR Dépose‑repose du maître‑cylindre Dépose‑repose du servofrein Réglage du frein de stationnement Dépose‑repose de la pompe à dépression / du calculateur de frein de stationnement Purge du circuit hydraulique Dépose‑repose du groupe électrohydraulique / du calculateur Dépose‑repose d’un capteur de roue / du capteur d’accélération CHAUFFAGE - CLIMATISATION Caractéristiques Couples de serrage et ingrédients Précaution à prendre Vidange et remplissage du circuit de climatisation Remplacement du filtre à air d’habitacle Dépose‑repose du panneau de commande Dépose‑repose du motoventilateur de soufflerie / du bloc chauffage‑climatisation Dépose‑repose des moteurs de volets d’air Dépose‑repose de l’évaporateur / du radiateur de chauffage (aérotherme) / de l’évaporateur / du condenseur Dépose‑repose du détendeur / du filtre déshydrateur / du compresseur / du pressostat Dépose‑repose de la résistance du motoventilateur / d’un servomoteur Dépose‑repose d’un capteur AIRBAGS - PRÉTENSIONNEURS Caractéristiques Couples de serrage Consignes de sécurité Mise hors et en service Dépose‑repose de l’airbag conducteur / passager Dépose‑repose du contacteur tournant / d’un airbag latéral AV ou AR / d’un airbag rideau Dépose‑repose du calculateur / d’un capteur de collision Dépose‑repose d’un prétensionneur de ceinture ÉQUIPEMENTS ÉLECTRIQUES Caractéristiques Couples de serrage Dépose‑repose de l’alternateur / du démarreur Réinitialisations SCHÉMAS ÉLECTRIQUES Moteurs Diesel 1.9 et 2.0 TDi Boîte de vitesses robotisée (DSG) Direction Freins Chauffage - Climatisation Airbags et prétensionneurs Schémas électriques généraux CARROSSERIE Jeux d’ouverture et affleurements Dépose‑repose du bouclier AV Dépose‑repose de la calandre / d’un projecteur AV Dépose‑repose du capot moteur / d’une aile AV / du mécanisme d’essuie‑vitre AV Dépose‑repose de la planche de bord Dépose‑repose de la console centrale Dépose‑repose d’une porte AV ou AR Interventions sur une porte AV Remplacement d’une glace de rétroviseur Interventions sur une porte AR Interventions sur le hayon / le couvercle de coffre AR Dépose‑repose de la garniture de pavillon Dépose‑repose d’un feu arrière Dépose‑repose d’un feu de brouillard ou de recul / du bouclier AR
