Mercedes-Benz Classe B I phase 1 (2005 - 2008) - Revue Technique

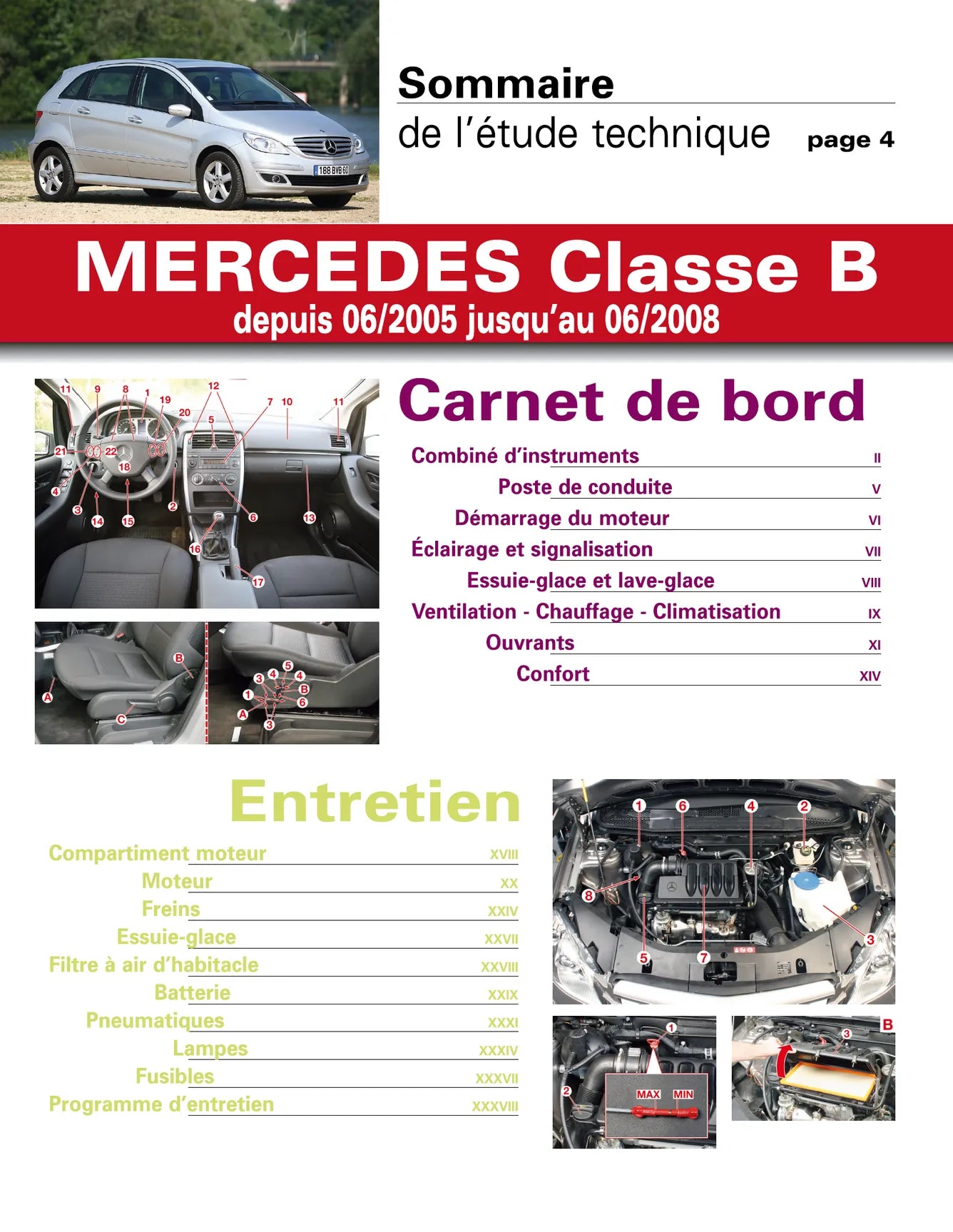

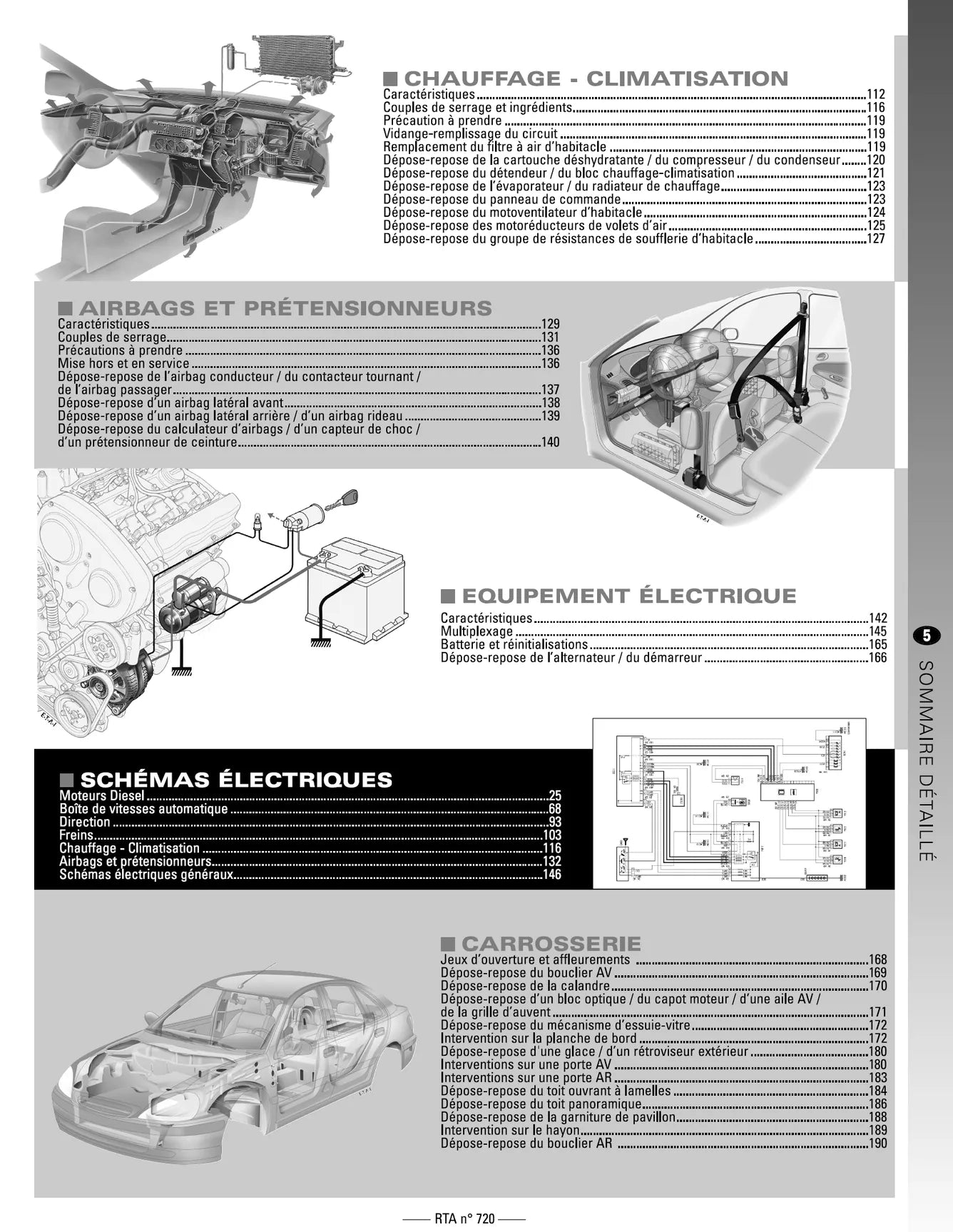

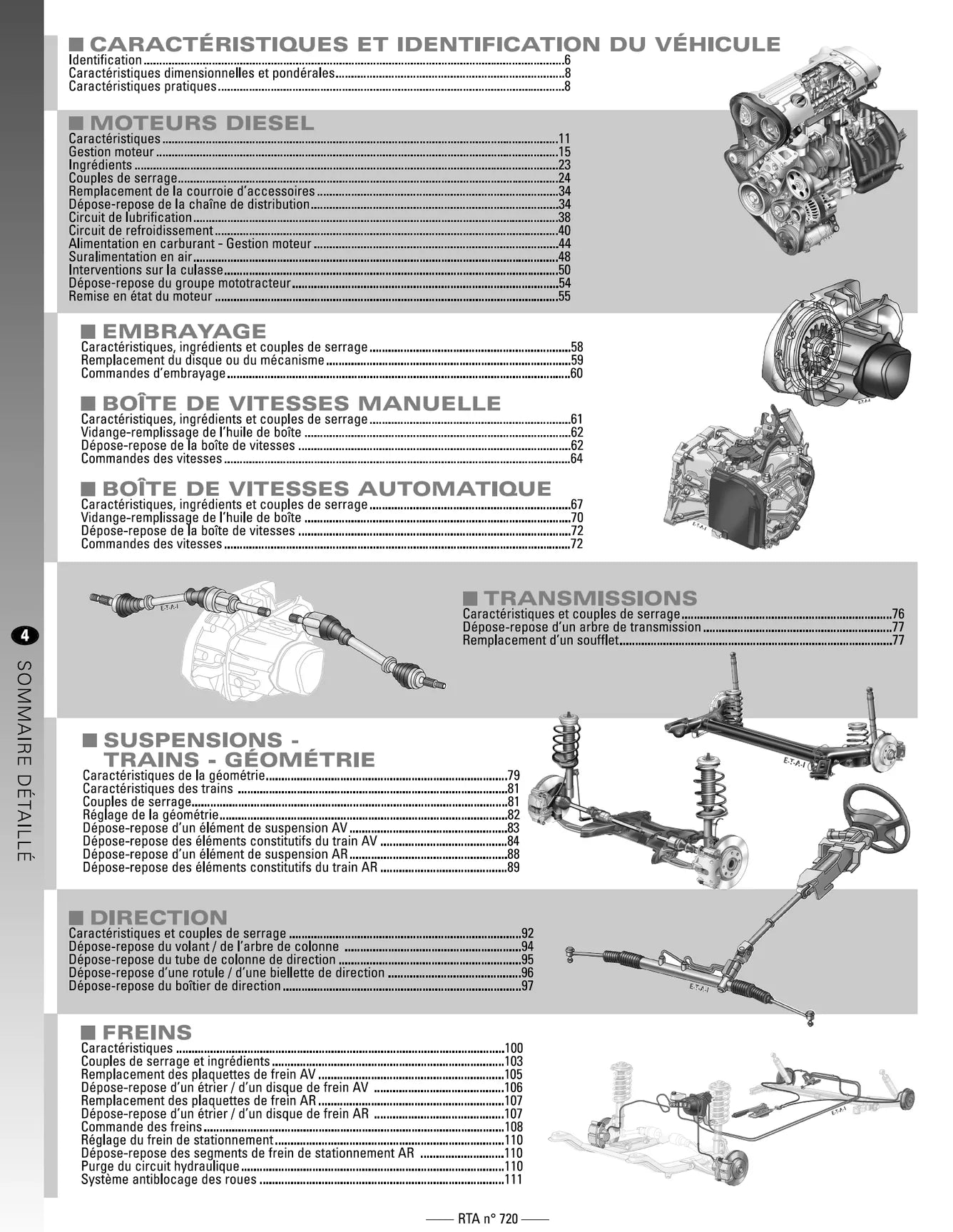

Sommaire

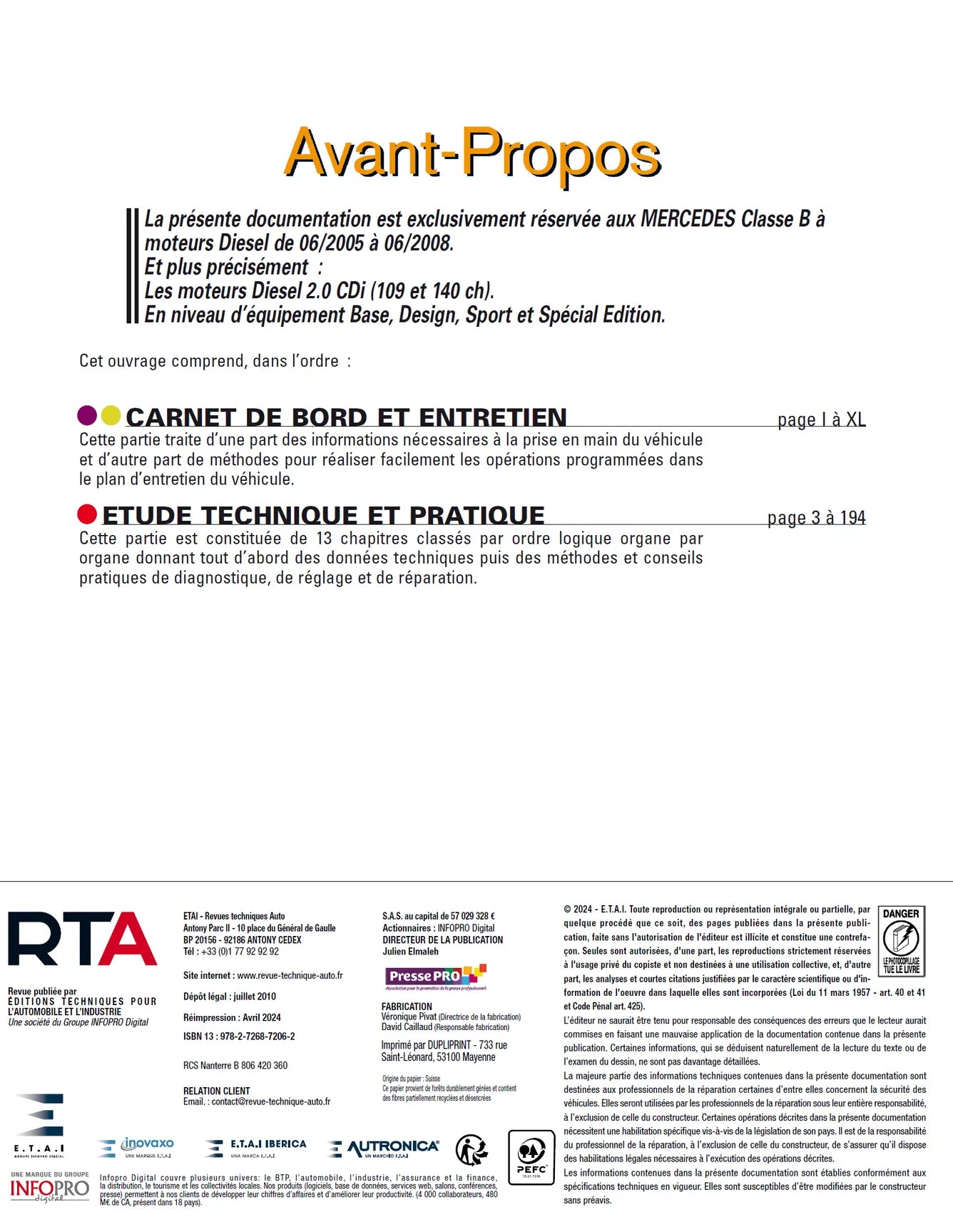

• Sommaire : AVANT-PROPOS CARNET DE BORD ET ENTRETIEN Cette partie traite d’une part des informations nécessaires à la prise en main du véhicule et d’autre part de méthodes pour réaliser facilement les opérations programmées dans le plan d’entretien du véhicule. ● ETUDE TECHNIQUE ET PRATIQUE Cette partie est constituée de 13 chapitres classés par ordre logique organe par organe donnant tout d’abord des données techniques puis des méthodes et conseils pratiques de diagnostique, de réglage et de réparation. CARACTÉRISTIQUES ET IDENTIFICATION DU VÉHICULE Identification Caractéristiques dimensionnelles et pondérales Caractéristiques pratiques MOTEURS DIESEL Caractéristiques Gestion moteur Ingrédients Couples de serrage Remplacement de la courroie d’accessoires Dépose-repose de la chaîne de distribution Circuit de lubrification Circuit de refroidissement Alimentation en carburant - Gestion moteur Suralimentation en air Interventions sur la culasse Dépose-repose du groupe motopropulseur Remise en état du moteur EMBRAYAGE Caractéristiques, ingrédients et couples de serrage Remplacement du disque ou du mécanisme Commandes d’embrayage BOÎTE DE VITESSES MANUELLE Caractéristiques, ingrédients et couples de serrage Vidange-remplissage de l’huile de boîte Dépose-repose de la boîte de vitesses Commandes de vitesses BOÎTE DE VITESSES AUTOMATIQUE Caractéristiques, ingrédients et couples de serrage Vidange-remplissage de l’huile de boîte Dépose-repose de la boîte de vitesses Commandes de vitesses TRANSMISSIONS Caractéristiques et couples de serrage Dépose-repose d’un arbre de transmission Remplacement d’un soufflet SUSPENSIONS - TRAINS - GÉOMÉTRIE Caractéristiques de la géométrie Caractéristiques des trains Couples de serrage Réglage de la géométrie Dépose-repose d’un élément de suspension AV Dépose-repose des éléments constitutifs du train AV Dépose-repose d’un élément de suspension AR Dépose-repose des éléments constitutifs du train AR DIRECTION Caractéristiques et couples de serrage Dépose-repose du volant / de l’arbre de colonne Dépose-repose du tube de colonne de direction Dépose-repose d’une rotule / d’une biellette de direction Dépose-repose du boîtier de direction FREINS Caractéristiques Couples de serrage et ingrédients Remplacement des plaquettes de frein AV Dépose-repose d’un étrier / d’un disque de frein AV Remplacement des plaquettes de frein AR Dépose-repose d’un étrier / d’un disque de frein AR Commande des freins Réglage du frein de stationnement Remplacement des segments de frein de stationnement AR Purge du circuit hydraulique Système antiblocage des roues CHAUFFAGE - CLIMATISATION Caractéristiques Couples de serrage et ingrédients Précaution à prendre Vidange-remplissage du circuit Remplacement du filtre à air d’habitacle Dépose-repose de la cartouche déshydratante / du compresseur / du condenseur Dépose-repose du détendeur / du bloc chauffage-climatisation Dépose-repose de l’évaporateur / du radiateur de chauffage Dépose-repose du panneau de commande Dépose-repose du motoventilateur d’habitacle Dépose-repose des motoréducteurs de volets d’air Dépose-repose du groupe de résistances de soufflerie d’habitacle AIRBAGS ET PRÉTENSIONNEURS Caractéristiques Couples de serrage Précautions à prendre Mise hors et en service Dépose-repose de l’airbag conducteur / du contacteur tournant / de l’airbag passager Dépose-repose d’un airbag latéral avant Dépose-repose d’un airbag latéral arrière / d’un airbag rideau Dépose-repose du calculateur d’airbags / d’un capteur de choc / d’un prétensionneur de ceinture QUIPEMENT ÉLECTRIQUE Caractéristiques Multiplexage Batterie et réinitialisations Dépose-repose de l’alternateur / du démarreur SCHÉMAS ÉLECTRIQUES Moteurs Diesel Boîte de vitesses automatique Direction Freins Chauffage - Climatisation Airbags et prétensionneurs Schémas électriques généraux CARROSSERIE Jeux d’ouverture et affleurements Dépose-repose du bouclier AV Dépose-repose de la calandre Dépose-repose d’un bloc optique / du capot moteur / d’une aile AV / de la grille d’auvent Dépose-repose de mécanisme d’essuie-vitre Intervention sur la planche de bord Dépose-repose d’une glace / d’un rétroviseur extérieur Interventions sur une porte AV Interventions sur une porte AR Dépose-repose du toit ouvrant / des panneaux amovibles Dépose-repose du toit panoramique Dépose-repose de la garniture de pavillon Intervention sur le hayon Dépose-repose du bouclier AR

Couverture
