Sommaire

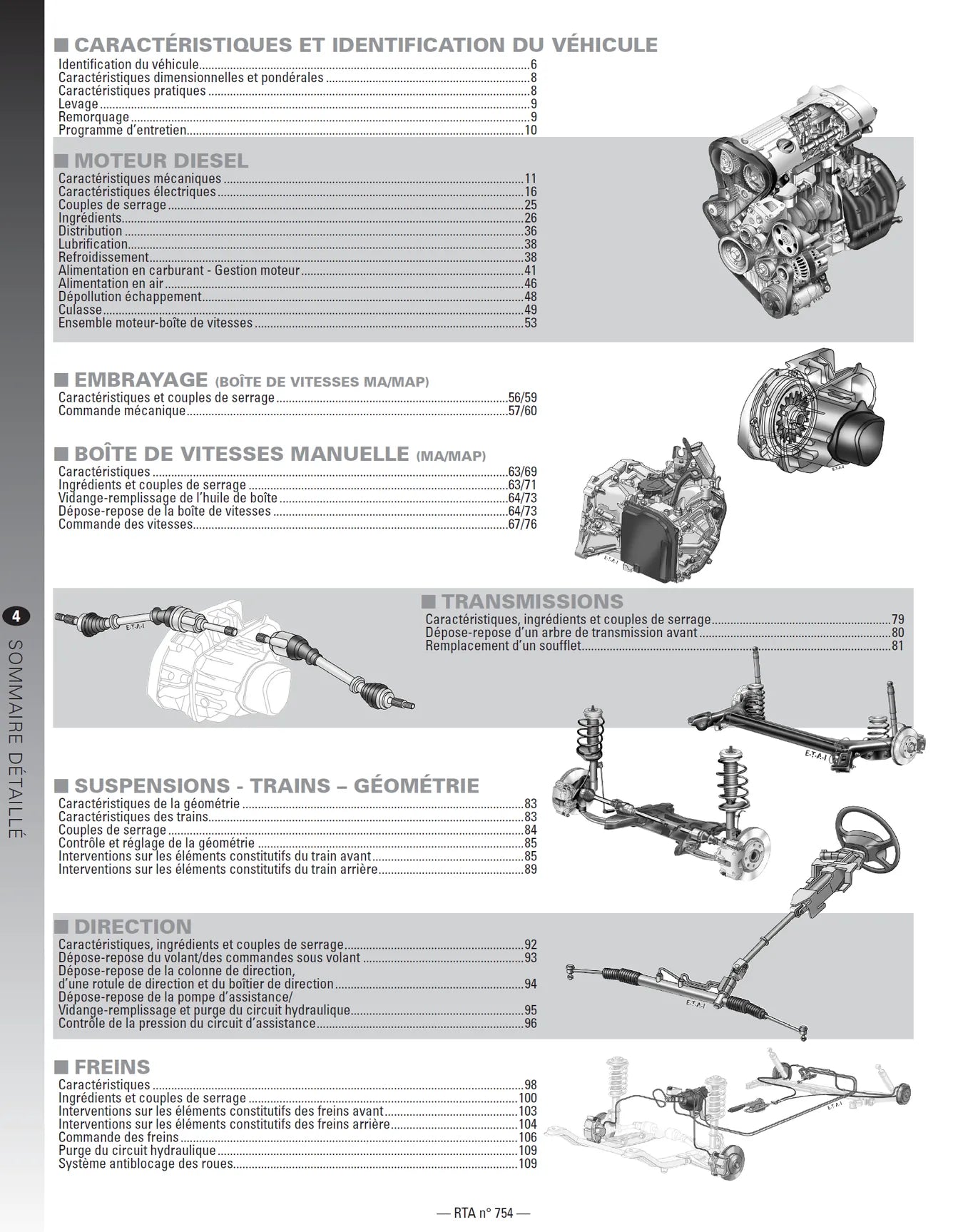

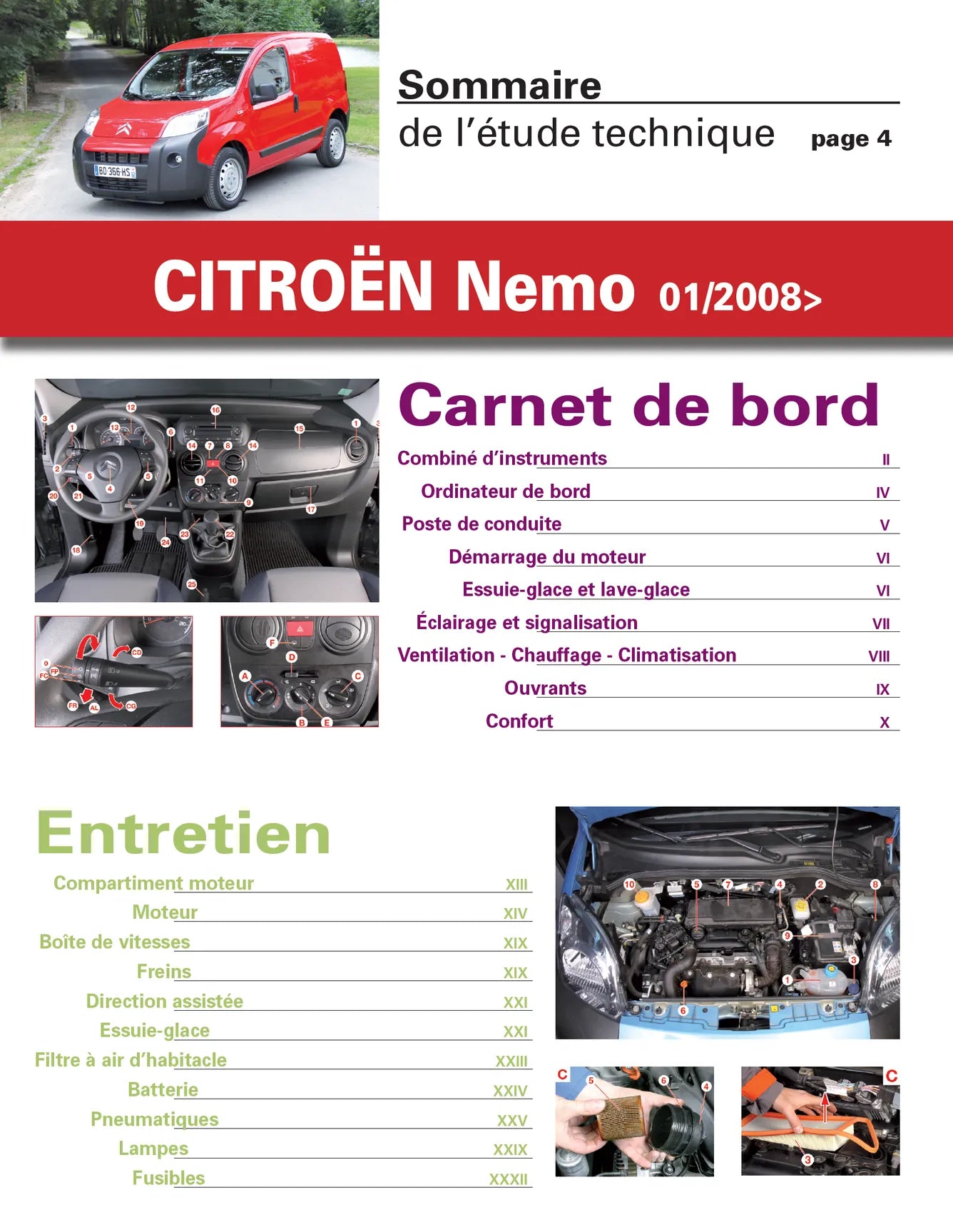

• Sommaire : CARNET DE BORD ET ENTRETIEN pages I à XXXII Cette partie traite d’une part des informations nécessaires à la prise en main du véhicule et d’autre part de méthodes pour réaliser facilement les opérations programmées dans le plan d’entretien du véhicule. ÉTUDE TECHNIQUE ET PRATIQUE pages 3 à 186 Cette partie est constituée de 11 chapitres classés par ordre logique organe par organe donnant tout d’abord des données techniques puis des méthodes et conseils pratiques de diagnostic, de réglage et de réparation. CARACTÉRISTIQUES ET IDENTIFICATION DU VÉHICULE Identification du véhicule 6 Caractéristiques dimensionnelles et pondérales 8 Caractéristiques pratiques 8 Levage 9 Remorquage 9 Programme d’entretien 10 Moteur diesel Caractéristiques mécaniques 11 Caractéristiques électriques 16 Couples de serrage 25 Ingrédients 26 Distribution 36 Lubrification 38 Refroidissement 38 Alimentation en carburant - Gestion moteur 41 Alimentation en air 46 Dépollution échappement 48 Culasse 49 Ensemble moteur-boîte de vitesses 53 Embrayage (boîte de vitesses MA/MaP) Caractéristiques et couples de serrage 56/59 Commande mécanique 57/60 Boîte de vitesses manuelle (MA/MaP) Caractéristiques 63/69 Ingrédients et couples de serrage 63/71 Vidange-remplissage de l’huile de boîte 64/73 Dépose-repose de la boîte de vitesses 64/73 Commande des vitesses 67/76 Transmissions Caractéristiques, ingrédients et couples de serrage 79 Dépose-repose d’un arbre de transmission avant 80 Remplacement d’un soufflet 81 Suspensions - Trains – Géométrie Caractéristiques de la géométrie 83 Caractéristiques des trains 83 Couples de serrage 84 Contrôle et réglage de la géométrie 85 Interventions sur les éléments constitutifs du train avant 85 Interventions sur les éléments constitutifs du train arrière 89 Direction Caractéristiques, ingrédients et couples de serrage 92 Dépose-repose du volant/des commandes sous volant 93 Dépose-repose de la colonne de direction, d’une rotule de direction et du boîtier de direction 94 Dépose-repose de la pompe d’assistance / Vidange-remplissage et purge du circuit hydraulique 95 Contrôle de la pression du circuit d’assistance 96 Freins Caractéristiques 98 Ingrédients et couples de serrage 100 Interventions sur les éléments constitutifs des freins avant 103 Interventions sur les éléments constitutifs des freins arrière 104 Commande des freins 106 Purge du circuit hydraulique 109 Système antiblocage des roues 109 Chauffage - Climatisation Caractéristiques 111 Ingrédients et couples de serrage 113 Remplacement du filtre à air d’habitacle 116 Dépose-repose du compresseur 116 Dépose-repose du condenseur/du détendeur/du bloc de chauffage 117 Dépose-repose du radiateur de chauffage/du panneau de commande 118 Dépose-repose du motoventilateur 120 Airbags et prétensionneurs Caractéristiques 121 Couples de serrage 123 Mise hors et en service 126 Interventions sur les airbags 126 Interventions sur le calculateur et les capteurs 128 Interventions sur les prétensionneurs de ceinture 128 Équipement électrique Caractéristiques 130 Fusibles et relais 130 Couples de serrage 132 Batterie et réinitialisations 164 Dépose-repose de la courroie d’accessoires 164 Dépose-repose de l’alternateur 165 Dépose-repose du démarreur 165 Schémas électriques Moteur Diesel 27 à 36 Boîte de vitesses manuelle MAP 72 Freins 101 et 102 Chauffage - Climatisation 114 et 115 Airbags et prétensionneurs 125 Schémas électriques généraux 133 à 163 Carrosserie Jeux d’ouverture et affleurements 167 Couples de serrage 168 Planche de bord 168 Garnitures 171 Mécanismes et signalisation (partie avant) 174 Mécanismes et signalisation (parties latérales) 175 Mécanismes et signalisation (partie arrière) 176 Eléments amovibles (partie avant) 179 Eléments amovibles (parties latérales) 182 Eléments amovibles (partie arrière) 183
